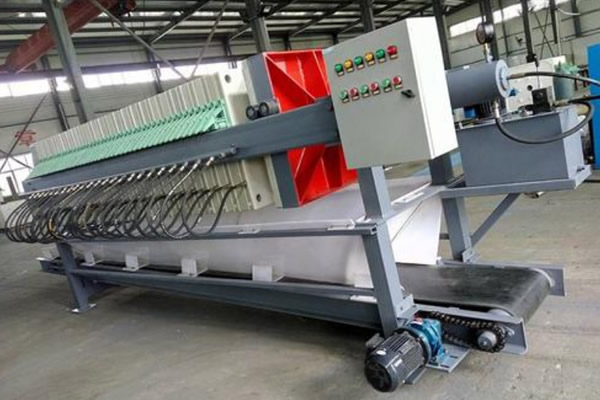

隔膜壓濾機構造構成

　　隔膜過濾器由隔膜板和廂式過濾器排列而成，外形結構與廂式過濾器相似。

　　隔膜過濾器主要由機架部分、過濾部分、濾板移動機構、壓力部分、排出機構、液壓係統、電氣控製係統構成。

　　框架：主要由主梁，固定壓板，後支架和輔助支撐部件組成;

　　過濾部分:壓濾板組件和過濾板組件交替排列在主梁上;兩個濾板的兩麵覆蓋一層濾布，形成一個濾室;濾板移動機構主要由液壓馬達和驅動鏈組成;

　　壓力部分：由活動缸座，滑塊組成;

　　卸料機構:由兩個振動缸和固定在濾板上的擺杆組成;

　　液壓係統包括油泵、液壓控製元件，液力執行元件，高位油箱等;

　　電氣控製係統由電氣控製櫃、過濾機機械動作行程開關、液壓站油泵馬達、電磁閥和漿料壓縮空氣管道電氣控製閥組成。
